SIDLAB measurements

Modulo software di post-elaborazione dei dati sperimentali (SIDLAB Acquisition o altro) che possono essere automaticamente importati nel modulo SIDLAB Acoustics. Sono gestite due applicazioni:

• Caratterizzazione delle proprietà passive di elementi di tipo 2-ports (ad esempio silenziatore o filtro) a partire dalle Funzioni di Trasferimento misurate;
• Caratterizzazione della sorgente di tipo 1-port (ad esempio motore o compressore).

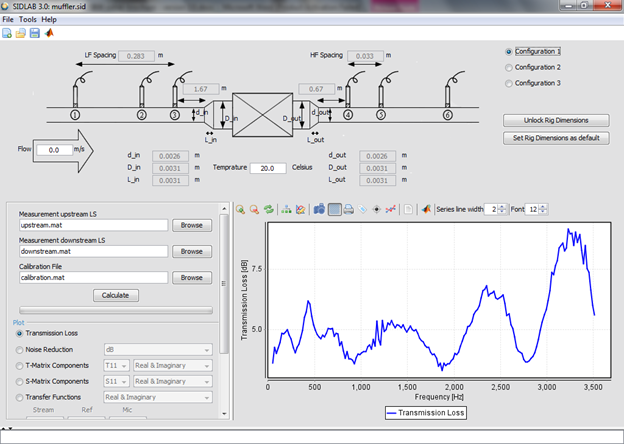

Elemento passivo 2-ports

Viene utiilizzata la tecnica della doppia sorgente per creare creare le due condizioni di test e la decomposzione di onda incidente e riflessa, si basa sulla misura tra 2 microfoni per ogni lato dell'elemento da caratterizzare.

Dati di ingresso

• Geometrie del setup di prova, temperatura e portata;
• Funzioni di trasferimento tra le sei posizioni microfoniche e il segnale dell'altoparlante monte.
• Funzioni di trasferimento tra le sei posizioni microfoniche e il segnale dell'altoparlante valle.
• Funzioni di trasferimento per la calibrazione dei sei microfoni.


Vengono calclolati i seguenti parametri:

• Le matrici di trasferimento e la dispersione dell'elemento 2-ports.
• Perdita di trasmissione in dB
• Riduzione del rumore in dB, a banda stretta, ottava e di terzo d'ottava.
• Correzione dei dati di TL per la temperatura e simulare una condizione reale della condizione motore.

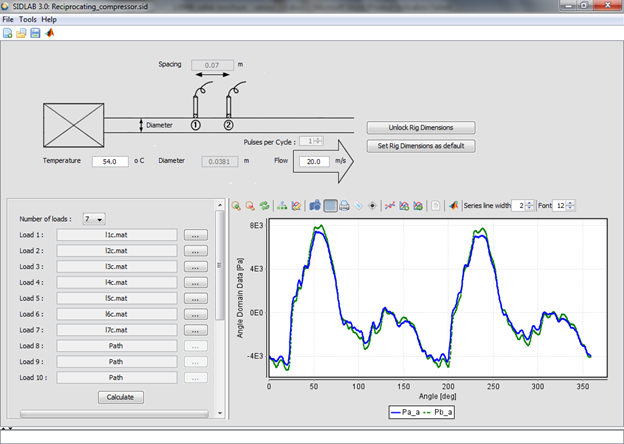

Elemento attivo 1-port

In questo caso vengono calcolate le proprietà acustiche di una sorgente (elemento 1-port) a partire dai dati di pressione in funzione del tempo misurati con dei trasduttori di pressione. Il metodo a due microfoni viene utilizzato per la decomposizione dell'onda mentre la media sincrona nel tempo associa la misura con il regine di rotazione (RPM) e consente di effettuare l'analisi agli ordini. E' necessario effettuare le misure con diversi carichi (load).

Dati di ingresso

• Geometrie di setup. temperatura e portata.
• Pressione dinamica nel dominio del tempo in due posizioni, e per carichi diversi.
• Segnale tachimetrico.
• Pressione dinamica nel dominio angolare in due posizioni.
• Dati di potenza della sorgente e sua impedenza.
