SIDLAB Acquisition

SIDLAB acquisition è un'estensione di SIDLAB measurements ed è utilizzato per acquisire i dati di misura necessari per caratterizzare le proprietà acustiche di elementi passivi 2-ports (silenziaotri, filtri, ecc.). Il software può esere fornito con un sistema di acquisizione e dei relativi trasduttori e sono previsti segnali di eccitazione ti tipo random o stepped-sine. I risultati sono memorizzati in vari formati, tra cui il passaggio diretto a SIDLAB Acoustics per creare automaticaemnte un elemento definito dall'utente.

SIDLAB Acquisition utilizza la tecnica della doppia sorgente e gestisce anche le misure con presenza del flusso (aria) generato da un apposito ventilatore con controllo della velocità della ventola.

Il software calcola la perdita di trasmissione e la matrice di trasferimento per l'oggetto misurato e, opzionalmente, misura la perdita di carico attraverso il silenziatore a velocità e portate diverse, correggendo si coneguenza i coefficienti di perdita.

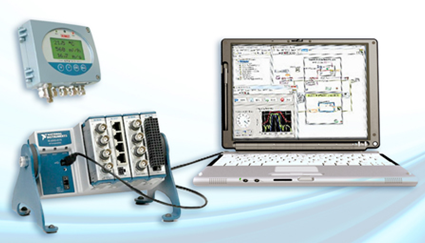

I componenti forniti con il sistema di acquisizione SIDLAB sono:

• Sistema di acquisizione dati (National Instruments) con interfaccia USB e tutte le necessarie di ingresso / uscita.
• Microfoni di misura (tre diversi tipi sono offerti: BSWA - PCB - B & K) e microfono di calibrazione, cavi ed accessori.


Add-on opzionale: trasduttori necessari e schede DAQ per il controllo della rotazione della ventola, per la misurazione della portata, della temperatura del gas, e della caduta di pressione attraverso il silenziatore.
